KIT R20/510

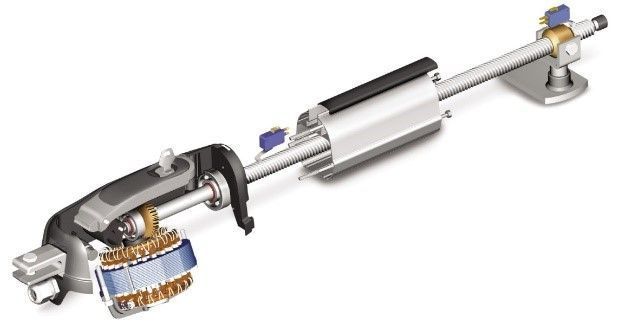

Завдяки похилому розміщенню двигуна, високе тягове зусилля шарнірної втулки досягається використанням в конструкції редуктора всього лише одного ступеня, що значно знижує масу приводу. Обертання двигуна через сталевий черв'як передається на шестірню ходового гвинта, виготовлену з бронзи. При такому поєднанні конструкційних матеріалів суттєво зменшується тертя, нагрівання та зношування деталей.
Сталевий п'ятизахідний ходовий гвинт з малим кроком нарізки, підданий прецизійному шліфування і загартування, що підтримується двома шарикопідшипниками з боку редуктора і підшипником ковзання з протилежного краю приводу, забезпечує рівномірний розподіл зусилля по шарнірній контактній поверхні. Таким чином, реалізується виняткова плавність руху воріт та міцність конструкції.
Редуктор, що самоблокується, надійно замикає ворота без встановлення додаткових замків. На випадок відсутності напруги в електромережі, для відкривання воріт вручну, передбачено міцну та зручну рукоятку розблокування, що відмикається персональним ключем.
Кінцеві вимикачі відкривання та закривання розміщені в пазу, виконаному у верхній частині кожуха ходового гвинта та захищені кришкою. Швидке регулювання кінцевих положень ходу воріт здійснюється простим переміщенням каретки вимикача до потрібної точки спрацьовування
Стартовий конденсатор і кінцеві вимикали скомутовані на клемній колодці всередині корпусу приводу, в результаті значно спрощуються всі електричні підключення. Штатний кабельний затискач дозволяє виконувати безпечне та герметичне введення кабелю різного діаметру.
Модель | R20/300 | R20/500 |
Клас захисту (IP): | 54 | 54 |
Електроживлення двигуна (В/Гц): | ~220/50 | ~220/50 |
Номінальна потужність (Вт): | 200 | 200 |
Струм (А): | 1.1 | 1.1 |
Інтенсивність використання (%): | 50 | 50 |
Запобіжник термомотора (°С): | 140 | 140 |
Лінійне тягове зусилля (Н): | 400÷3000 | 400÷3000 |
Хід тягової втулки (мм): | 320 | 520 |
Швидкість тягової втулки (см/с): | 1.66 | 1.66 |
Час відкриття на кут 90° (с): | 18 | 27 |
Маса приводу (кг): | 7.2 | 7.8 |
Діапазон робочих температур (°С): | -25.....+70 |
Модель R 20 / 3… | Модель R 20/5… | ||||
80 | 170 | 90 | 100 | 210 | 90 |
80 | 210 | 90 | 150 | 210 | 90 |
100 | 200 | 90 | 150 | 300 | 90 |
130 | 130 | 90 | 250 | 180 | 110 |
120 | 140 | 100 | 220 | 200 | 110 |
130 | 150 | 105 | 180 | 130 | 120 |
150 | 100 | 120 | 210 | 180 | 120 |
З (мм.) | D (мм.) | E (мм.) | З (мм.) | D (мм.) | E (мм.) |
90 | 730 | 90 | 190 | 950 | 123 |

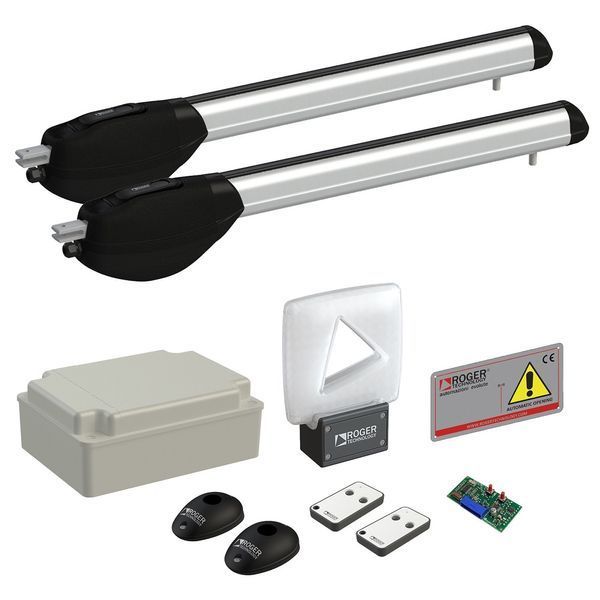

- електромеханічні приводи R20/500 - 2 шт
- кінцеві вимикачі електромеханічні MC770 - 2 шт
- блок керування 230В H70/200AC/BOX - 1 шт
- приймач внутрішній 2х канальний H93/RX22A/I - 1 шт
- пульт радіокерування 2х канальний E80/TX52R/2 - 2 шт
- фотоелементи інфрачервоні R90/F2ES - 1 пара
- сигнальна лампа 24V з вбудованою антеною FIFTHY/230 - 1 шт
